PVC线槽生产线

设备简介

应用: PVC线槽

塑料加工:PVC树脂 SG5

螺钉设计:锥形双螺杆

自动等级:自动

产地:江苏,张家港

品牌:三塑

型号:SANSU

电压:380V/50HZ 或其他定制

功率:35 - 100KW

尺寸:20m*2.5m*2.2m

重量:8-20T

认证:ISO CE SGS

输出:120公斤- 450公斤/小时

接触器:西门子

电机:西玛

变频器:ABB频率控制器

产品描述

本机主要用于生产PVC线槽,该PVC线槽生产线采用先进的设计理念,保证了PVC材料的高效挤出,结合塑化螺杆设计的独特理念,保证了塑料挤出均匀、高产量生产的稳定性。

技术数据:

型号

最大宽度

挤出机模具

电机功率

挤出

YF180

180mm

SJZ51/105

22KW

120kg/h

YF240

300mm

SJZ65/132

37KW

260kg/h

YF600

600mm

SJZ80/156

55KW

400kg/h

PVC线槽生产线配置:

序号

配置详情

单位

1

末上料机

1

2

锥形双螺杆挤出机

1

3

真空定型台

1

4

牵引切割机

1

5

卸料架

1

6

模具(根据图纸)


7

控制柜

内置

8

备件


辅助机器:

1.冷、热混机组

2.破碎机和磨粉机

3.冷水机、空气压缩机等

工艺流程:

原料+添加辅料混合→→锥形双螺杆挤出机→型材挤压模具→定型模→真空定型台→带牵引→切割机→成品检查和包装

PVC线槽生产线组件:

a.锥形双螺杆挤出机:

采用高效锥形双螺杆,特别为聚氯乙烯设计,保证了均匀的塑化,高挤出。稳定的温度控制系统,保证了高质量的板材挤出。

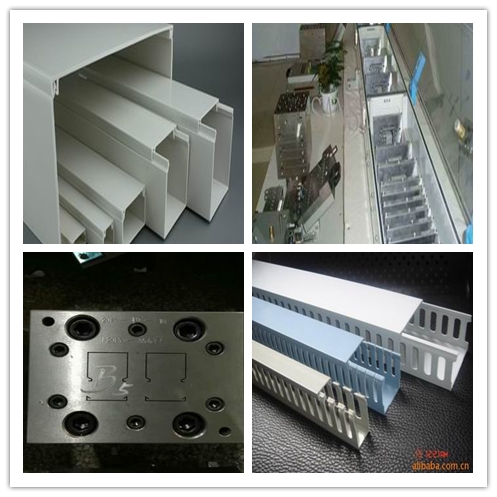

b.挤出模具:

模具包括挤出模头和定型模,线槽模具可以两腔或四腔同时生产。平直模头可确保高速挤出,避免PVC树脂的热分解,获得高质量的PVC扣板。模具有加热控制系统,高效、易于挤出。3Cr17定型模具提高PVC板材的成型和冷却。

c.定型及冷却台:

快速真空定型模使热挤压PVC板在很短的时间内冷却并获得最终尺寸。自动温控系统、真空压力调节器、真空控制阀大大提高了产品的尺寸、冷却性能以及生产速度。

d.牵引机:

适用于不同尺寸的板材。牵引橡胶块是由耐磨性橡胶材料制成,可以达到高速稳定的运输速度。

e.切割机:

精密切割机可在高速下平切、直切。有大吸力除尘装置在切割后收集废料,从而确保生产环境的清洁。

f.卸料堆放:

自动堆码,长度固定。
