设备简介：
应用范围:医疗用管
塑料加工:PVC 或硅胶
螺杆设计:单螺杆
自动评级:三菱PLC自动控制
产地:江苏张家港
品牌名称:三塑
型号:SJ35 SJ50
电压:380 v / 220 v
功率:20KW
尺寸:9500mm*1100mm*1500mm
重量:2200kgs
认证:ISO、CE、BV
医用导管:精确切割
包装和交付
包装细节
木箱或木托盘或缠绕膜包裹
交货期
付款后30个工作日
医用管挤出线生产工艺:

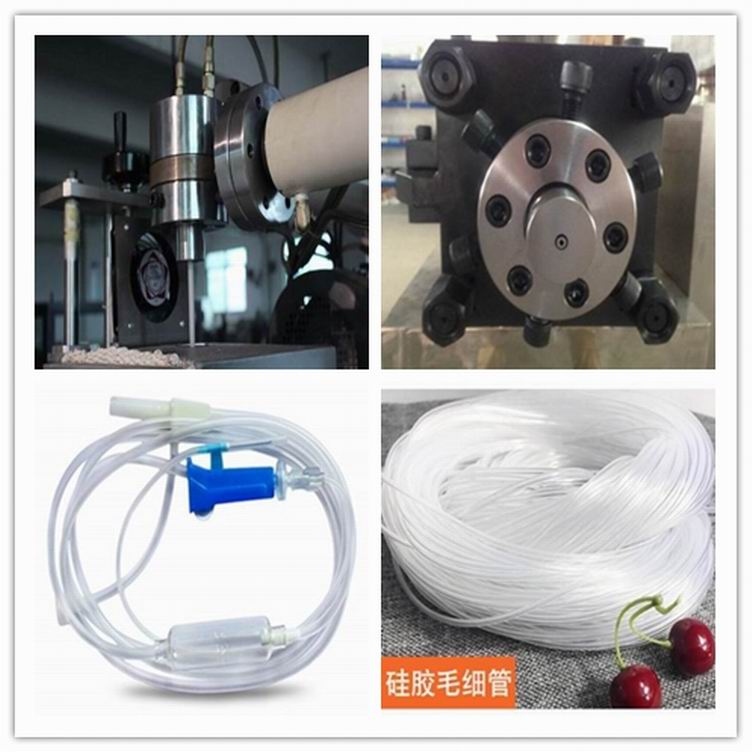

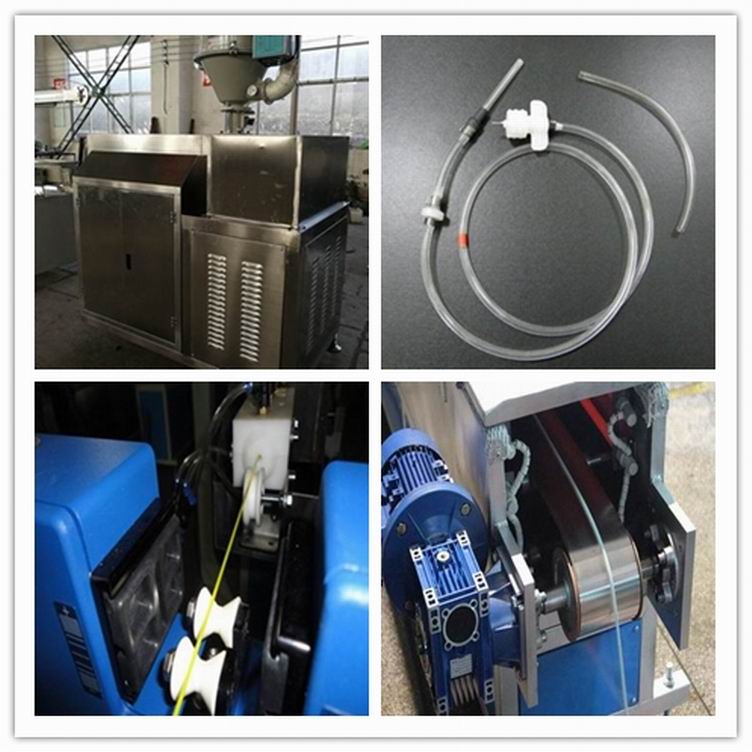

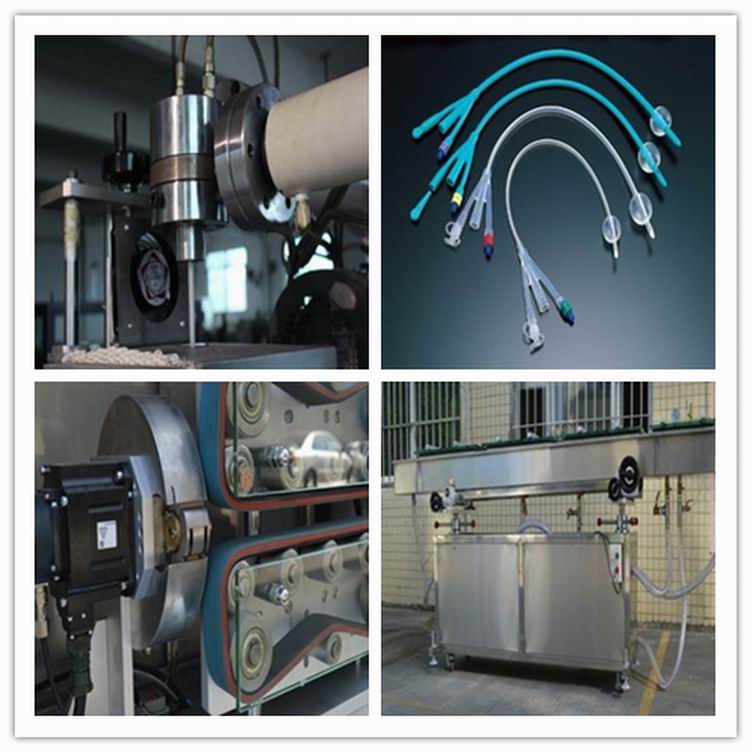

高精度、高效挤出机→PVC医疗管模具→t不锈钢冷却和真空冷却水箱→高速4轮牵引型机→自动高精度定长切割→自动吹气法堆管机
主要特点:
主挤出机采用交流电机与ABB变频器调速，硬齿轮表面变速箱，保证节能生产，运转平稳，使用寿命长。我们也可以根据客户的订单使用电机。比如西门子或SIMO品牌。
与西门子温度控制模块保持温度控制精度±1.5°C,确保挤压管圆度/尺寸精度。
采用日本三菱PLC控制技术和系统，人机界面系统或在线自动测量直径，自动反馈自动调节系统。
c4.该管机结构合理，效率高，精度高，对现代生产的经济要求高，降低了劳动强度。
|
序号 |
名称 |
详情 |
型号参数 |
|
1 |
挤出机 |
挤出机型号 |
SJ35 SJ50 |
|
主电机 |
5.5kw 11kw |
||
|
挤出量 |
15kg/h 40kg/h |
||
|
变频器 |
ABB |
||
|
接触器 |
西门子 |
||
|
PLC |
三菱 |
||
|
2 |
模具 |
模具尺寸 |
2-6mm |
|
模具材料 |
3cr17不锈钢 |
||
|
加热器功率 |
1.2kw |
||
|
3 |
冷却水箱 |
水箱材料 |
304不锈钢 |
|
真空泵 |
2.2KW |
||
|
水泵 |
0.75KW不锈钢 |
||
|
水箱长度 |
3500mm |
||
|
冷却方法 |
喷涂和浸泡 |
||
|
除水风机 |
有 |
||
|
排水管 |
不锈钢方管 |
||
|
4 |
测径仪 |
误差范围 |
0.01mm |
|
测量范围 |
0.5-20mm |
||
|
测量速度 |
0-200m/min |
||
|
记录存储 |
有 |
||
|
5 |
牵引机 |
输送类型 |
皮带式 |
|
牵引带 |
2条 |
||
|
牵引速度 |
5-120m/min |
||
|
牵引电机 |
750w |
||
|
6 |
精密切割 |
切割电机 |
伺服电机 |
|
长度控制 |
计量单位 |
||
|
切割控制 |
三菱 PLC |
||
|
导管压力 |
空气排出 |
||
|
7 |
双盘收卷机 |
收卷电机 |
1N |
|
电机数量 |
2台 |
||
|
收卷速度 |
0-120m/min |
||
|
收卷盘尺寸 |
最大300mm |
||
产品的优势
全新设计的水槽，牵引，切割在一台机器上，它更方便安装和机器开始运行。
采用全不锈钢机架以及封板，机器无生锈，保持产品高标准的清洁要求。
新的PLC程序实现了自动控制系统，减少了操作的难度。
全部采用品牌部件保持机器的稳定质量。
我们在精密挤出领域的经验，将提供全方位的服务。
为什么选择我们
1.整体设计确保了安装的方便性和正确性。
2.我们丰富的挤压加工经验能为客户提供完善的技术指导。
3.为新客户提供安装和综合培训。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
